DYWI® Drill Hohlstab-System
DYWI® Drill Stäbe sind unser weltweit angewandtes Selbstbohr-Hohlstab-System in anerkannter DYWIDAG Qualität zur Anwendung unter den unterschiedlichsten Rand- und Bodenbedingungen im gesamten Spektrum der Geotechnik. Das gleichzeitige Bohren, Spülen und Injizieren des Bohrlochs im Selbstbohrverfahren garantiert einen effizienten Arbeitsfortschritt auf der Baustelle – ganz ohne zusätzliche Verrohrung, selbst in lockeren und instabilen Baugrundverhältnissen.
10 Related Downloads
DYWIDAG Mikropfähle DYWI(R) Drill - Dauerhafte Anwendung, Z-34.14-255 (Deutschland)
DYWIDAG DYWI® Drill Hohlstab-System - Brochure (Deutschland)
Gerätetechnik für die Geotechnik - Broschüre (Deutschland)
Geotechnische Systeme - Broschüre (Deutschland)
Weltweit im Einsatz. Vor Ort bewährt.
Unsere DYWI® Drill Hohlstäbe sind das ideale Selbstbohr System zur Anwendung in der Geotechnik, z.B. für Bodenvernagelungen, Hangstabilisierungen, Felsverankerungen oder zur Gründung mit Mikropfählen. Das gleichzeitige Bohren, Spülen und Verpressen des Bohrlochs sorgt für eine ausreichende Stabilisierung des Bohrlochs in schwachen und brüchigen Böden, eine Bohrlochverrohrung ist nicht erforderlich.
Nach höchsten Qualitätsstandards produziert, entspricht der DYWIDAG DYWI® Drill Hohlstab den europ...
Hauptmerkmale
Gleichzeitiges Bohren und Injizieren
Entwickelt, um ein gleichzeitiges Bohren und Verfüllen des Bohrlochs zu ermöglichen, mit dem Ziel die Einbaugeschwindigkeit zu optimieren und die Bauzeit zu verkürzen.
Verschiedene Gewindeoptionen
Das DYWI® Drill Hohlstab-System ist in verschiedenen Durchmessern erhältlich und bietet sowohl Rundgewinde (R25-R51) als auch Trapezgewinde (T76), die Flexibilität und ein breites Spektrum an Tragkraftklassen gewährleisten.
Umfassende Auswahl an Bohrkronen
Eine große Auswahl an Bohrkronen, darunter Typen mit Vollhartmetalleinsätzen, gewährleistet die richtige Lösung für die verschiedensten Boden- und Gesteinsbedingungen.
Gewährleistung globaler Standards
DYWI® Drill Hohlstäbe sind gefertigt aus hochwertigen Stahlrohren gemäß EN 10083-1, die internationalen Qualitätsstandards entsprechen. NEU: in Deutschland ab sofort für dauerhaften Einsatz zugelassen

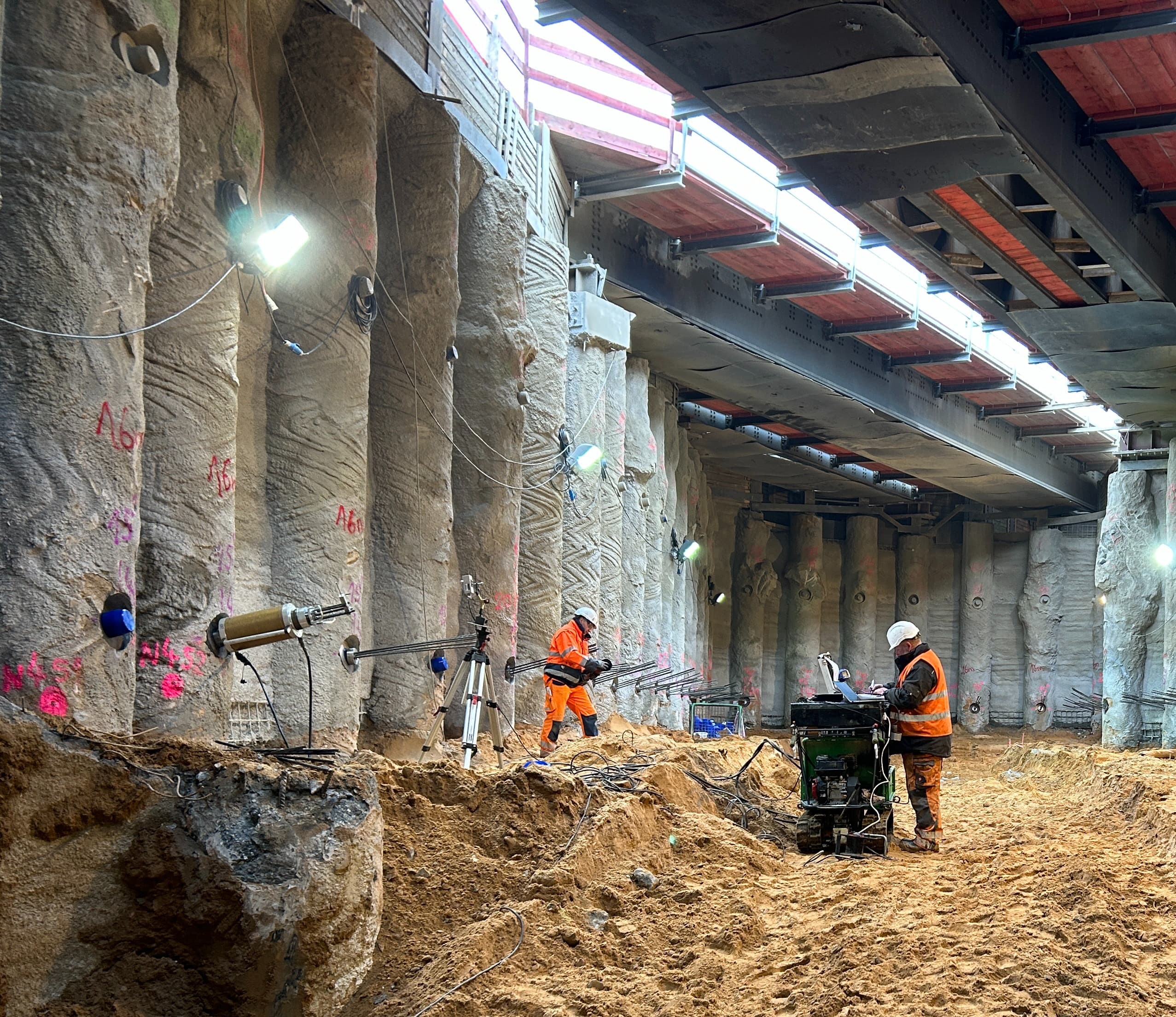

Baustellenservice und Gerätevermietung
DYWIDAG unterstützt Ihre Projekte nicht nur mit zuverlässigen Produkten, sondern auch mit einem umfassenden Angebot an Vor-Ort-Dienstleistungen und Mietoptionen, um eine reibungslose Ausführung und zuverlässige Ergebnisse zu gewährleisten:

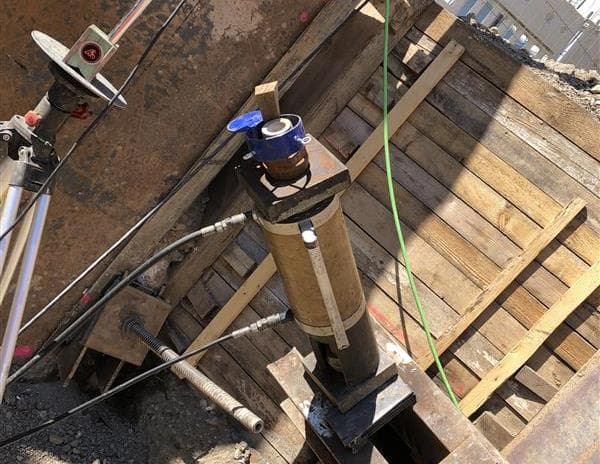

- Nagelprüfung – Umfassende Überprüfung der Leistungsfähigkeit von Bodennägeln, um Sicherheit und die Einhaltung der Projektanforderungen zu gewährleisten.
- Statische Belastungsprüfung – Genaue Bewertung der Tragfähigkeit von Ankern und Nägeln, um Vertrauen in die ...
Verschiedenste Lösungen zur Baugrundsicherung
Hangstabilisierung
Verstärkt natürliche oder künstlich angelegte Böschungen, um Erdrutsche, Erosion oder Setzungen zu verhindern – insbesondere in Bereichen mit lockerem oder verwittertem Boden.
Baugrubensicherung
Sicherung von Geländeeinschnitten zur Vermeidung von Schadensfällen am Verbau und Setzungen in der Umgebung, Erhöhung der Arbeitssicherheit auf der Baustelle
Sicherung von Felsböschungen, Felsbolzen
Verankerung und Verdübelung von instabilen, losen Gesteinsmassen zur Vermeidung von Einstürzen oder Felsstürzen. Typische Anwendung bei Felsböschungen, im Berg- und Tunnelbau
Benötigen Sie maßgeschneiderte Lösungen? Nehmen Sie Kontakt mit unseren Experten auf und profitieren Sie von einer kompetenten Beratung.
Technische Spezifikationen

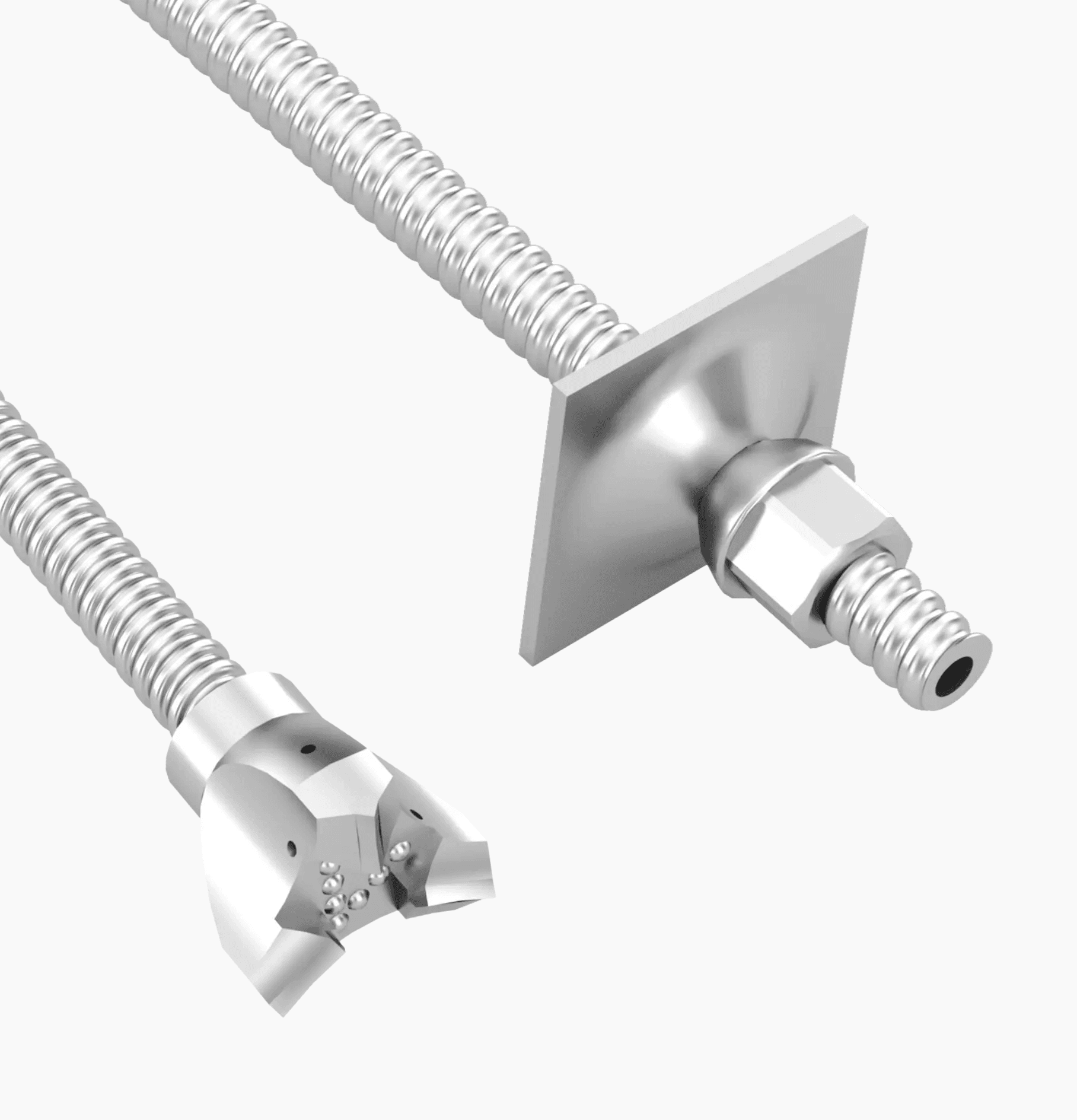

Das DYWIDAG DYWI® Drill Hohlstab-System wurde entwickelt zum Einsatz unter herausfordernden geotechnischen Randbedingungen. Mit dem an der Außenseite durchgängig aufgerollten Gewinde erfolgt der selbstbohrende Einbau ohne Verrohung unter Verwendung einer verlorenen Bohrkrone. Die hohe Qualität des verwendeten Vormaterials und einfache Koppelbarkeit der Hohlstäbe mittels Muffen während des Bohrens machen das System zu einer vielseitig einsetzbaren Lösung für ein breites Spektrum an Einsatzmöglich...
continued
Einbau und Verpressung – Das System des Hohlstabs ermöglicht eine effiziente Verpressung des Bohrlochs während des Bohrvorgangs, was Zeit spart und den Geräteaufwand minimiert. Der Einbau ist mit Standard-Bohrgeräten, je nach Baugrundverhältnissen drehend oder drehschlagend möglich. Das durchgehende Gewindeprofil ermöglicht einen idealen Verbund zwischen Hohlstab und Verpresskörper
Zubehör – Verschiedene Muffen, Muttern, Auflagerplatten, Bohrkronen, Injizier- und Bohrkronenadapter garantieren ein...
Korrosionsschutz Optionen, Dauerhaftigkeit
DYWI® Drill Hohlstäbe sind für den dauerhaften Einsatz unter verschiedensten Umweltbedingungen ausgelegt.

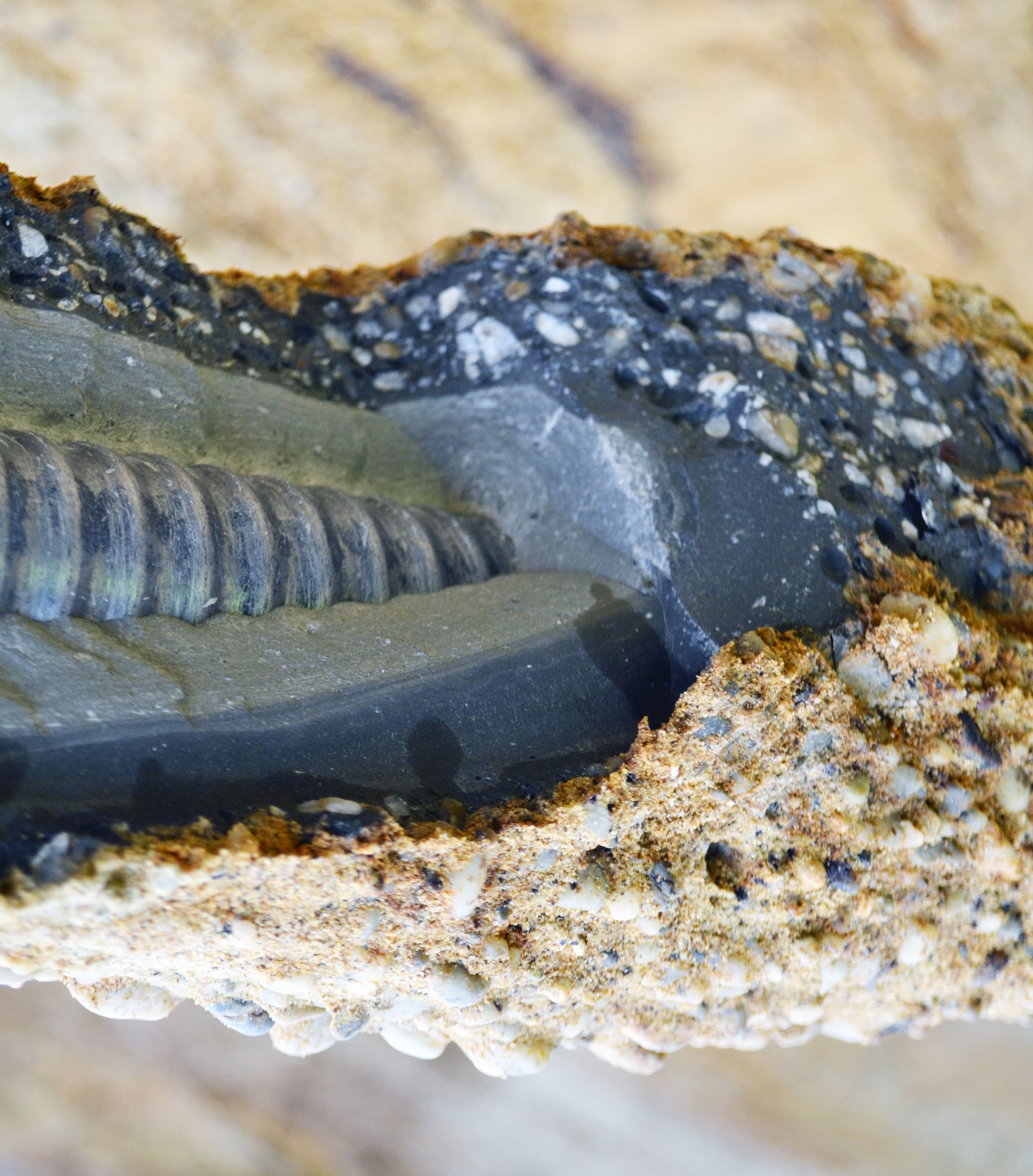

01 Zementumhüllung und Rissbreitenbegrenzung: In Deutschland zugelassenes System
DYWI® Drill Hohlstäbe werden mit unter Druck injiziertem Zement eingebaut. Über die in der Zulassung nachgewiesene Begrenzung der Rissbreiten im umgebenden Zementstein entsteht eine Schutzbarriere, die den dauerhaften Korrosionsschutz sowohl bei Druck-, als auch Zugbelastungen sicherstellt.

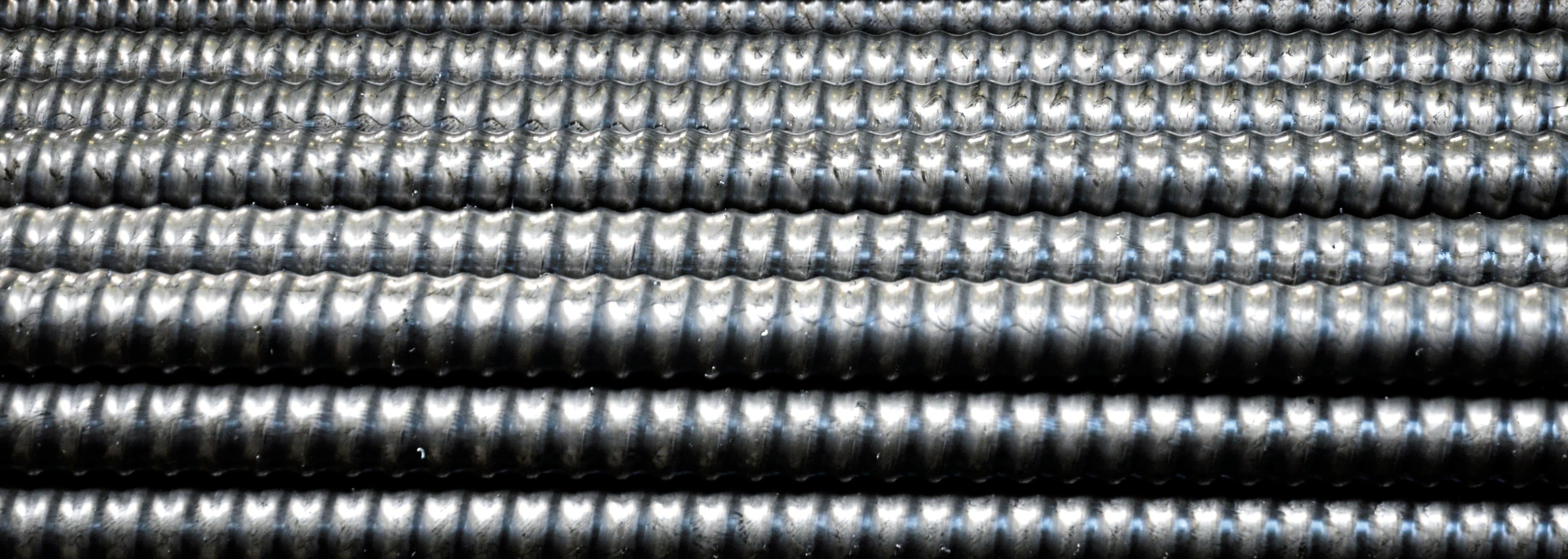

02 Feuerverzinkung: In ...
Zubehör & Systemkomponenten
Spülkopf
Verbindet den Bohrhammer mit dem Hohlstab, so dass gleichzeitig gebohrt und injiziert werden kann.
Bohrkonen
Ein umfängliches Portfolio an Bohrkronen garantiert das richtige Equipment für den jeweiligen Baugrund.
Bohrwerkzeuge, Einsteckenden
Umfasst Reduziermuffen, Box-/Stiftadapter und Schraubschlüssel, sowie Einsteckenden für die unterschiedlichen Stabdurchmesser und Geräte-Typen.
Bohrkronen-Adapter
Unsere Bohrkronen-Adapter ermöglichen die Kombination von Bohrkronen mit größerem Durchmesser auf kleinen Stabdurchmessern, optimal angepasst an die projektspezifischen Randbedingungen.
Kopfplatten
Erhältlich in den verschiedensten Ausführungen je nach Projektbedarf, mit Winkelausgleich oder als Krallplatte
Winkelausgleichsplatte
Zur Verwendung mit Ankerplatten auf stark geneigten Hängen oder Böschungen.
Kalottenmuttern, Sechskantmuttern, verschiedene Muffentypen und Abstandhalter
Verankern, koppeln und zentrieren die Hohlstäbe am Einbauort, erhältlich in unterschiedlichen Materialien
Bohr Preventer
Besondere Randbedingungen erfordern spezielle Lösungen. Der Einsatz von Bohr Preventern verhindert das unkontrollierte Ausspülen von Bohrgut und Wasser bei anstehendem Grundwasserdruck.
